Die Geräte WS1-US-GPS und WS1-US-GPS-PM sind Kombinationen. Das Gerät SK10L-GPS-THL (mit Temperatur- und Luftfeuchte-sensor) kann unabhängig und ohne Wetterstation betrieben werden.
Funktionen | Kombinationen
| WS1-US-GPS | WS1-US-GPS-PM | SK10L-GPS-THL | |
|---|---|---|---|
| Windgeschwindigkeit | X | X | |
| Windrichtung | X | X | |
| Temperatur | X | X | X |
| Luftfeuchte | X | X | X |
| Regenintensität | X | X | |
| Kumulierte Regenmenge | X | X | |
| Solarstrahlung | X | X | |
| Kumulierte Solarstrahlung | X | X | |
| Feinstaub PM1 | X | ||
| Feinstaub PM2.5 | X | ||
| Feinstaub PM10 | X | ||
| Helligkeit | X | X | X |
| Längen- und Breitengrad | X | X | X |
| Datum und Uhrzeit | X | X | X |
| Absolute Feuchte | X | X | X |
| Taupunkttemperatur | X | X | X |
| Gemittelte Windgeschwindigkeit 2 Min | X | X | |
| Maximale Windgeschwindigkeit 2 Min | X | X | |
| Minimale Windgeschwindigkeit 2 Min | X | X | |
| Gemittelte Windgeschwindigkeit 10 Min | X | X | |
| Maximale Windgeschwindigkeit 10 Min | X | X | |
| Minimale Windgeschwindigkeit 10 Min | X | X | |
| Windstärke in Beaufort | X | X | |
| Böen Windgeschwindigkeit | X | X | |
| Sonnenstand Azimut und Höhenwinkel | X | X | X |
| Tag/Nacht/Dämmerung als Schaltobjekt | X | X | X |
Die Kombination WS1-US-GPS erfasst:
- Windgeschwindigkeit und Windrichtung
- Temperatur und Luftfeuchte
- Regenintensität und kumulierte Regenmenge
- Die Messung der kumulierten Regenmenge kann über ein Objekt neu gestartet werden
- Solarstrahlung und kumulierte Solarstrahlung
- Die Messung der kumulierten Solarstrahlung wird um 00:00 Uhr täglich neu gestartet
- Lokaler Längen- und Breitengrad
- Helligkeit
- Datum/Uhrzeit | Systemzeit
Als abgeleitete Werte stehen zur Verfügung
- Absolute Feuchte und Taupunkttemperatur
- Gemittelte Windgeschwindigkeit über 10 Minuten und über 2 Minuten
- Windgeschwindigkeit in Beaufort
- Böen Windgeschwindigkeit
- Sonnenstand: Azimut und Höhenwinkel
- Tag/Nacht/Dämmerung als Schaltobjekte
- Jahres- Wochen- und Tagesschaltuhren
Zusätzlich stehen in allen Varianten zur Verfügung:
- Minimum/Maximumwerte für bis zu 5 Messgrößen
- 10 Grenzwertberechnungen für bis zu 10 Messgrößen
- 10 Logikobjekte mit logischen Verknüpfungen
- 6 parametrierbare Sektoren für die Sonnenstandsberechnung
ETS Applikation
Bitte kontaktieren Sie uns

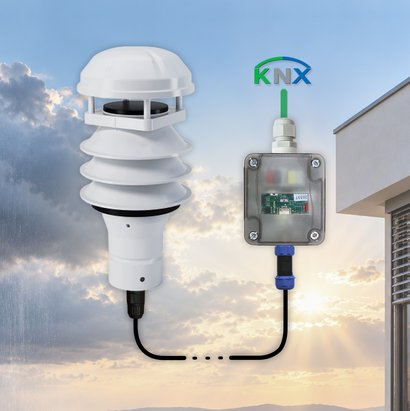

Das Messsystem WS1-US-GPS erfasst meteorologische Daten ohne bewegliche Teile.
Zur Bestimmung der Windrichtung und der Windgeschwindigkeit werden die Phasenverschiebungen von Schallwellen durchLuftströmungen vermessen.
Zur Messung der Niederschläge wird ein Radarsignal verwendet.
Technische Daten Wetterstation
W83X(M3) | Wert | Genauigkeit | Auflösung |
Schutzklasse | IP65 |
|
|
Versorgungsspannung | 12V DC |
|
|
Ausgangssignal | ModBUS RTU |
|
|
Wind Geschwindigkeit | 0-70m/s | ±3% | 0.1m/s |
Wind Richtung | 0-359° | ±3°<> | 1° |
Lufttemperatur | -40°C +80°C | ±0.5°C | 0.1°C |
Luftfeuchte | 0-100% | ±3％ | 0.1％ |
Luftdruck | 300-1100hPa | ±1 hPa | 0.1hPa |
Niederschlag Intensität | 0-100mm/h | ±8% | 0.1mm |
Niederschlagsart | Regen Hagel Schnee |
|
|
Globalstrahlung | 0-2000 W/m2 | ±5% | 0.1 W/m2 |
Kabellänge | 4m |
|
|
###Bild:2600###
Technische Daten Koppelmodul
WS1-SK10L-GPS-L |
|
Umgebungstemperatur | Betrieb -20 .. +55°C Lagerung -20 .. +85°C |
Umgebungsfeuchte | 0 .. 95% rF nicht kondensierend |
Busspannung | KNX 21 .. 32V DC |
KNX-Strombelastung: | 10mA |
Sensoren: | Helligkeit |
Messbereich: | 0..140kLux |
Genauigkeit: | n.A. je nach Einsatz |
Hilfsspannung (AUX): | 15 .. 40V |
AUX-Strombelastung (max): | 120mA |
Versorgung für Sensorkopf (max) | 12V / 120mA |
Eingang IO: | ModBus RTU |
Buskoppler | Integriert |
Inbetriebnahme | ARC-WS1.knxprod |
Anschlüsse | 2-polige KNX-Klemme ( rot-schwarz ) 2-polige AUX-Klemme ( gelb-weiß ) |
Schutzklasse | IP65 |
Einbau SK10L | Montage mit 2 Schrauben Aufputz |
Gehäuse | Kunststoff Grau mit Sichtscheibe |
Abmessungen SK10L | 80 x 80 x 50 mm |
Die Kombination WS1-US-GPS-PM erfasst:
- Windgeschwindigkeit und Windrichtung
- Temperatur und Luftfeuchte
- Regenintensität und kumulierte Regenmenge
- Die Messung der kumulierten Regenmenge kann über ein Objekt neu gestartet werden
- Solarstrahlung und kumulierte Solarstrahlung
- Die Messung der kumulierten Solarstrahlung wird um 00:00 Uhr täglich neu gestartet
- Feinstaubbelastung mit Partikelgrößen PM1, PM2.5, und PM10
- Lokaler Längen- und Breitengrad
- Helligkeit
- Datum/Uhrzeit | Systemzeit
Als abgeleitete Werte stehen zur Verfügung
- Absolute Feuchte und Taupunkttemperatur
- Gemittelte Windgeschwindigkeit über 10 Minuten und über 2 Minuten
- Windgeschwindigkeit in Beaufort
- Böen Windgeschwindigkeit
- Sonnenstand: Azimut und Höhenwinkel
- Tag/Nacht/Dämmerung als Schaltobjekte
- Jahres- Wochen- und Tagesschaltuhren
Zusätzlich stehen in allen Varianten zur Verfügung:
- Minimum/Maximumwerte für bis zu 5 Messgrößen
- 10 Grenzwertberechnungen für bis zu 10 Messgrößen
- 10 Logikobjekte mit logischen Verknüpfungen
- 6 parametrierbare Sektoren für die Sonnenstandsberechnung
ETS Applikation
Bitte kontaktieren Sie uns
Das Messsystem WS1-US-GPS erfasst meteorologische Daten ohne bewegliche Teile.
Zur Bestimmung der Windrichtung und der Windgeschwindigkeit werden die Phasenverschiebungen von Schallwellen durchLuftströmungen vermessen.
Zur Messung der Niederschläge wird ein Radarsignal verwendet.
Technische Daten Wetterstation
W83X(M3)-PM | Wert | Genauigkeit | Auflösung |
Schutzklasse | IP65 |
|
|
Versorgungsspannung | 12V DC |
|
|
Ausgangssignal | ModBUS RTU |
|
|
Wind Geschwindigkeit | 0-70m/s | ±3% | 0.1m/s |
Wind Richtung | 0-359° | ±3°<> | 1° |
Lufttemperatur | -40°C +80°C | ±0.5°C | 0.1°C |
Luftfeuchte | 0-100% | ±3％ | 0.1％ |
Luftdruck | 300-1100hPa | ±1 hPa | 0.1hPa |
Niederschlag Intensität | 0-100mm/h | ±8% | 0.1mm |
Niederschlagsart | Regen Hagel Schnee |
|
|
Globalstrahlung | 0-2000 W/m2 | ±5% | 0.1 W/m2 |
PM1.0/PM2.5/PM10 | 0-1000ug/m3 | ±8% | 1 ug/m3 |
Kabellänge | 4m |
|
|

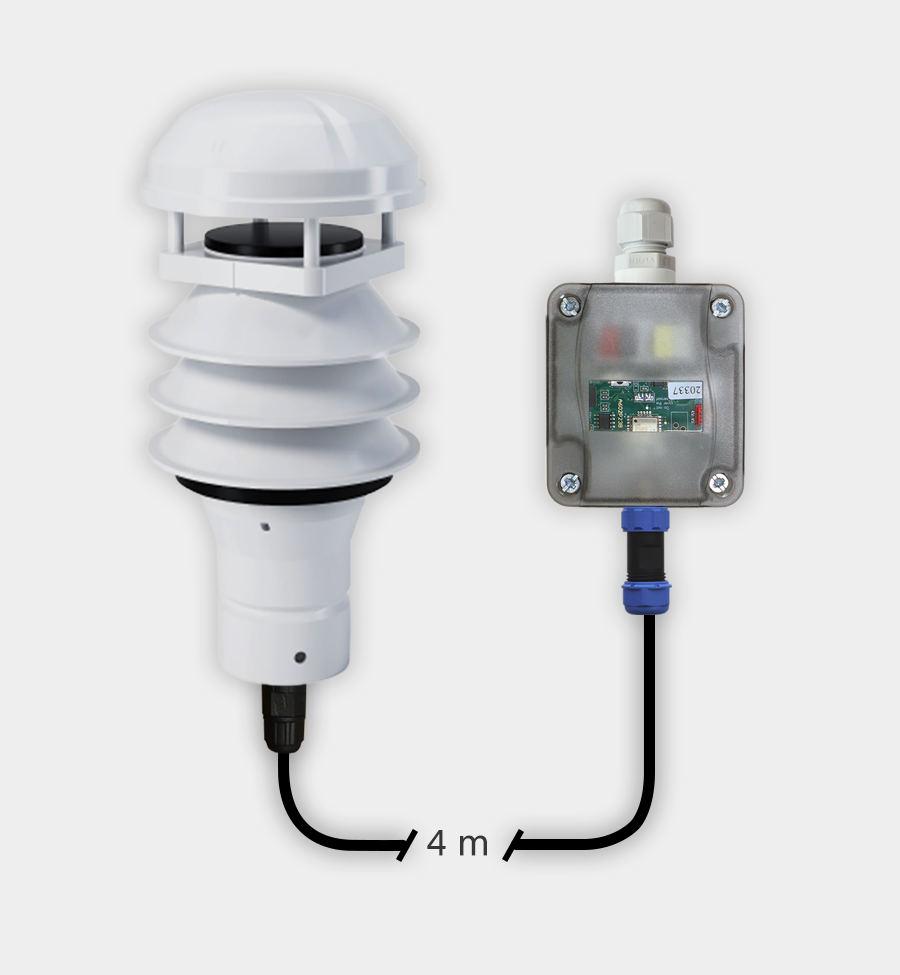

###Bild:2606###
Technische Daten Koppelmodul
WS1-SK10L-GPS-L |
|
Umgebungstemperatur | Betrieb -20 .. +55°C Lagerung -20 .. +85°C |
Umgebungsfeuchte | 0 .. 95% rF nicht kondensierend |
Busspannung | KNX 21 .. 32V DC |
KNX-Strombelastung: | 10mA |
Sensoren: | Helligkeit |
Messbereich: | 0..140kLux |
Genauigkeit: | n.A. je nach Einsatz |
Hilfsspannung (AUX): | 15 .. 40V |
AUX-Strombelastung (max): | 120mA |
Versorgung für Sensorkopf (max) | 12V / 120mA |
Eingang IO: | ModBus RTU |
Buskoppler | Integriert |
Inbetriebnahme | ARC-WS1.knxprod |
Anschlüsse | 2-polige KNX-Klemme ( rot-schwarz ) 2-polige AUX-Klemme ( gelb-weiß ) |
Schutzklasse | IP65 |
Einbau SK10L | Montage mit 2 Schrauben Aufputz |
Gehäuse | Kunststoff Grau mit Sichtscheibe |
Abmessungen SK10L | 80 x 80 x 50 mm |

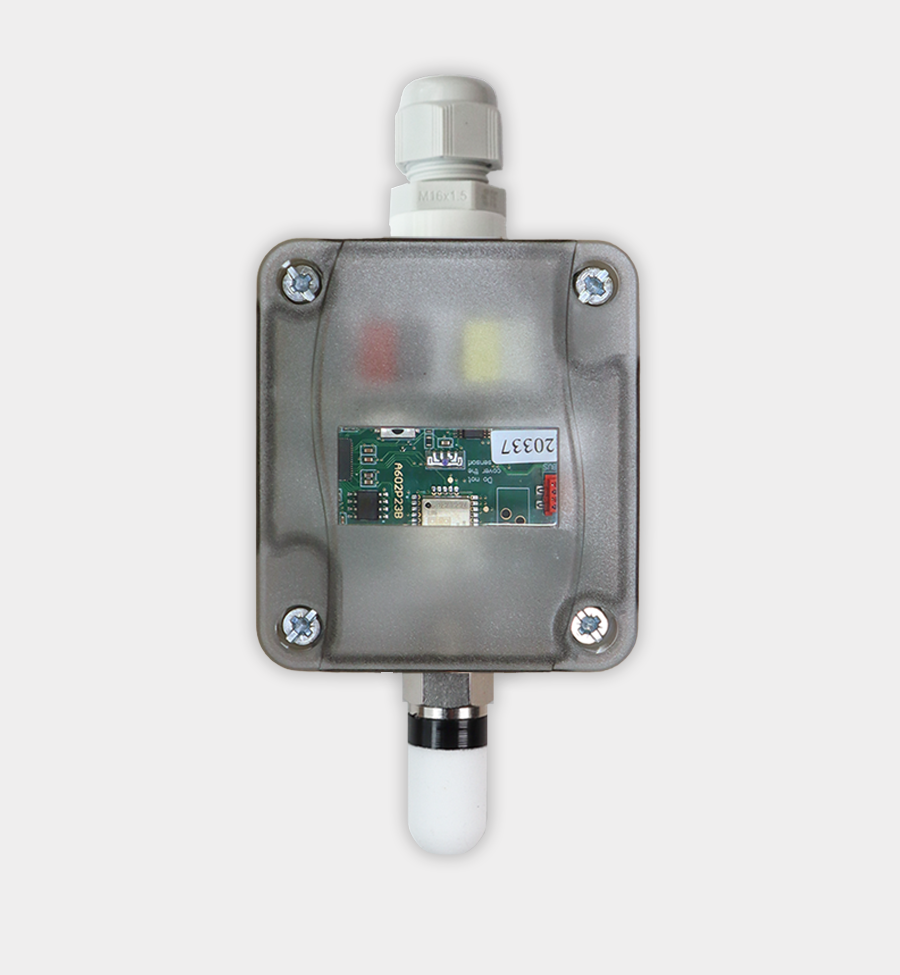

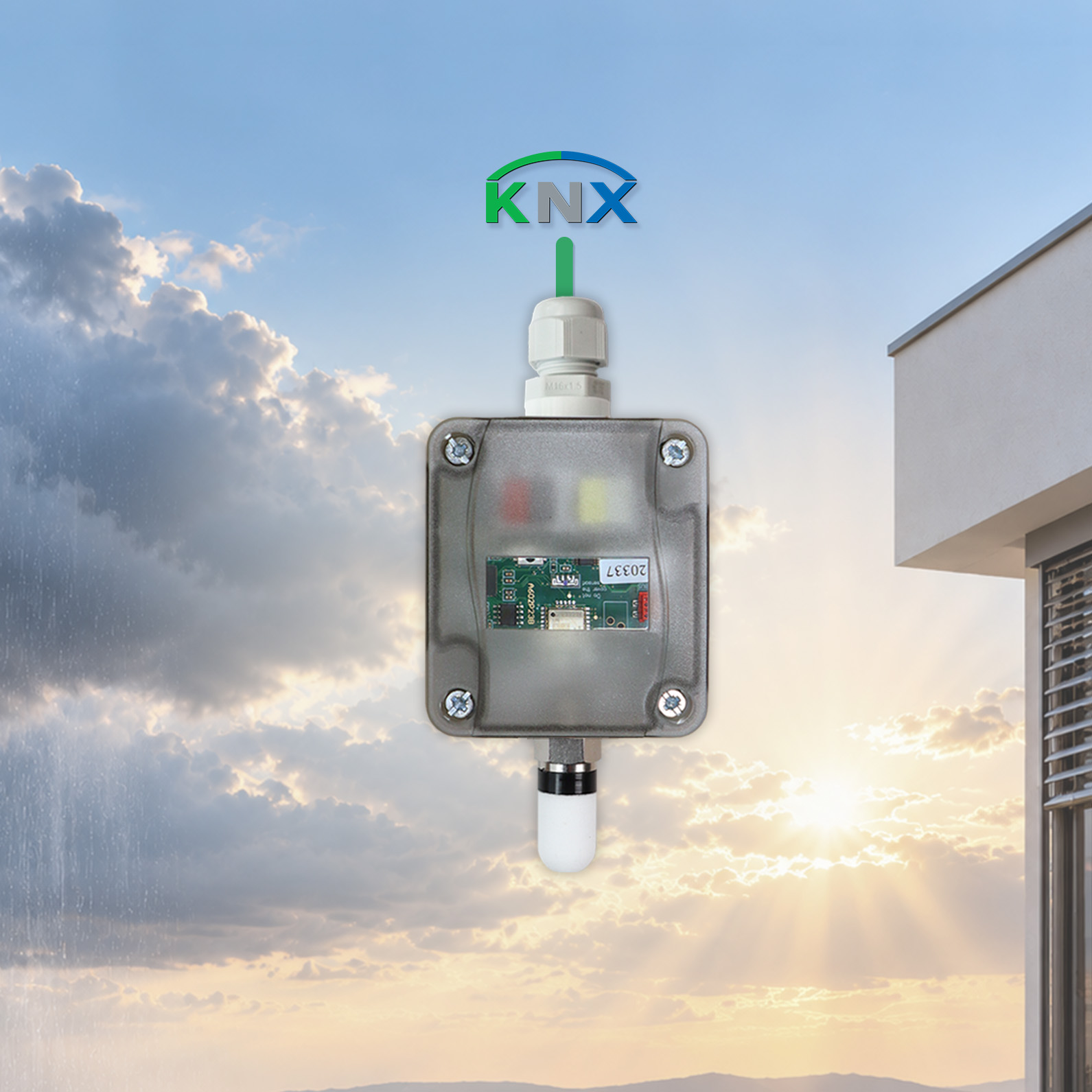

SK10L-GPS-THL wird ohne externe Wetterstation betrieben und stellt zur Verfügung
- Temperatur und Luftfeuchte
- Lokaler Längen- und Breitengrad
- Helligkeit
- Datum/Uhrzeit | Systemzeit
- Sonnenstand: Azimut und Höhenwinkel
- Tag/Nacht/Dämmerung als Schaltobjekte
- Jahres- Wochen- und Tagesschaltuhren
Zusätzlich stehen in allen Varianten zur Verfügung:
- Minimum/Maximumwerte für bis zu 5 Messgrößen
- 10 Grenzwertberechnungen für bis zu 10 Messgrößen
- 10 Logikobjekte mit logischen Verknüpfungen
- 6 parametrierbare Sektoren für die Sonnenstandsberechnung
ETS Applikation
Bitte kontaktieren Sie uns
service@arcus-eds.de
Technische Daten
SK10L-GPS-THL |
|
Umgebungstemperatur | Betrieb -20 .. +55°C Lagerung -20 .. +85°C |
Umgebungsfeuchte | 0 .. 95% rF nicht kondensierend |
Busspannung | KNX 21 .. 32V DC |
KNX-Strombelastung: | 10mA |
Sensoren: | Helligkeit Temperatur Feuchte |
Messbereiche: Helligkeit Temperatur Feuchte |
0..140kLux -40..+85°C 0% .. 99% |
Genauigkeit: Helligkeit Temperatur Feuchte |
n.A. je nach Einsatz 0.5°C 3% |
Hilfsspannung | OHNE |
Buskoppler | Integriert |
Inbetriebnahme | ARC-WS1.knxprod |
Anschlüsse | 2-polige KNX-Klemme ( rot-schwarz ) |
Schutzklasse | IP65 |
Einbau SK10L | Montage mit 2 Schrauben Aufputz |
Gehäuse | Kunststoff Grau mit Sichtscheibe |
Abmessungen SK10L | 80 x 80 x 50 mm |
