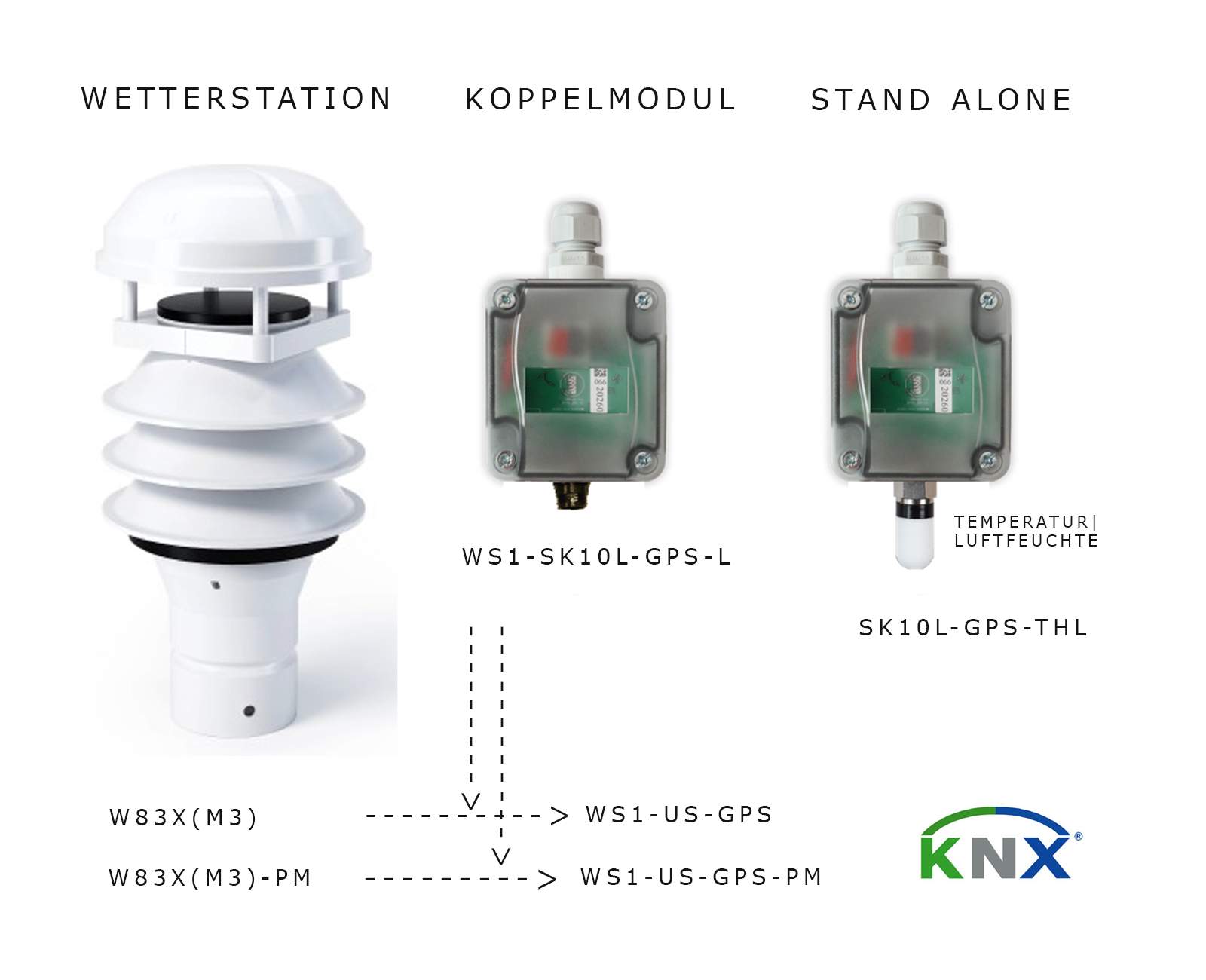

Die KNX-Wetterstations-Kombination bestehen aus einer Wetterstation und einem KNX-Koppelmodul mit GPS-Empfänger.
Funktionen | Kombinationen
| WS1-US-GPS | WS1-US-GPS-PM | SK10L-GPS-THL | |
|---|---|---|---|
| Windgeschwindigkeit | X | X | |
| Windrichtung | X | X | |
| Temperatur | X | X | X |
| Luftfeuchte | X | X | X |
| Regenintensität | X | X | |
| Kumulierte Regenmenge | X | X | |
| Solarstrahlung | X | X | |
| Kumulierte Solarstrahlung | X | X | |
| Feinstaub PM1 | X | ||
| Feinstaub PM2.5 | X | ||
| Feinstaub PM10 | X | ||
| Helligkeit | X | X | X |
| Längen- und Breitengrad | X | X | X |
| Datum und Uhrzeit | X | X | X |
| Absolute Feuchte | X | X | X |
| Taupunkttemperatur | X | X | X |
| Gemittelte Windgeschwindigkeit 2 Min | X | X | |
| Maximale Windgeschwindigkeit 2 Min | X | X | |
| Minimale Windgeschwindigkeit 2 Min | X | X | |
| Gemittelte Windgeschwindigkeit 10 Min | X | X | |
| Maximale Windgeschwindigkeit 10 Min | X | X | |
| Minimale Windgeschwindigkeit 10 Min | X | X | |
| Windstärke in Beaufort | X | X | |
| Böen Windgeschwindigkeit | X | X | |
| Sonnenstand Azimut und Höhenwinkel | X | X | X |
| Tag/Nacht/Dämmerung als Schaltobjekt | X | X | X |

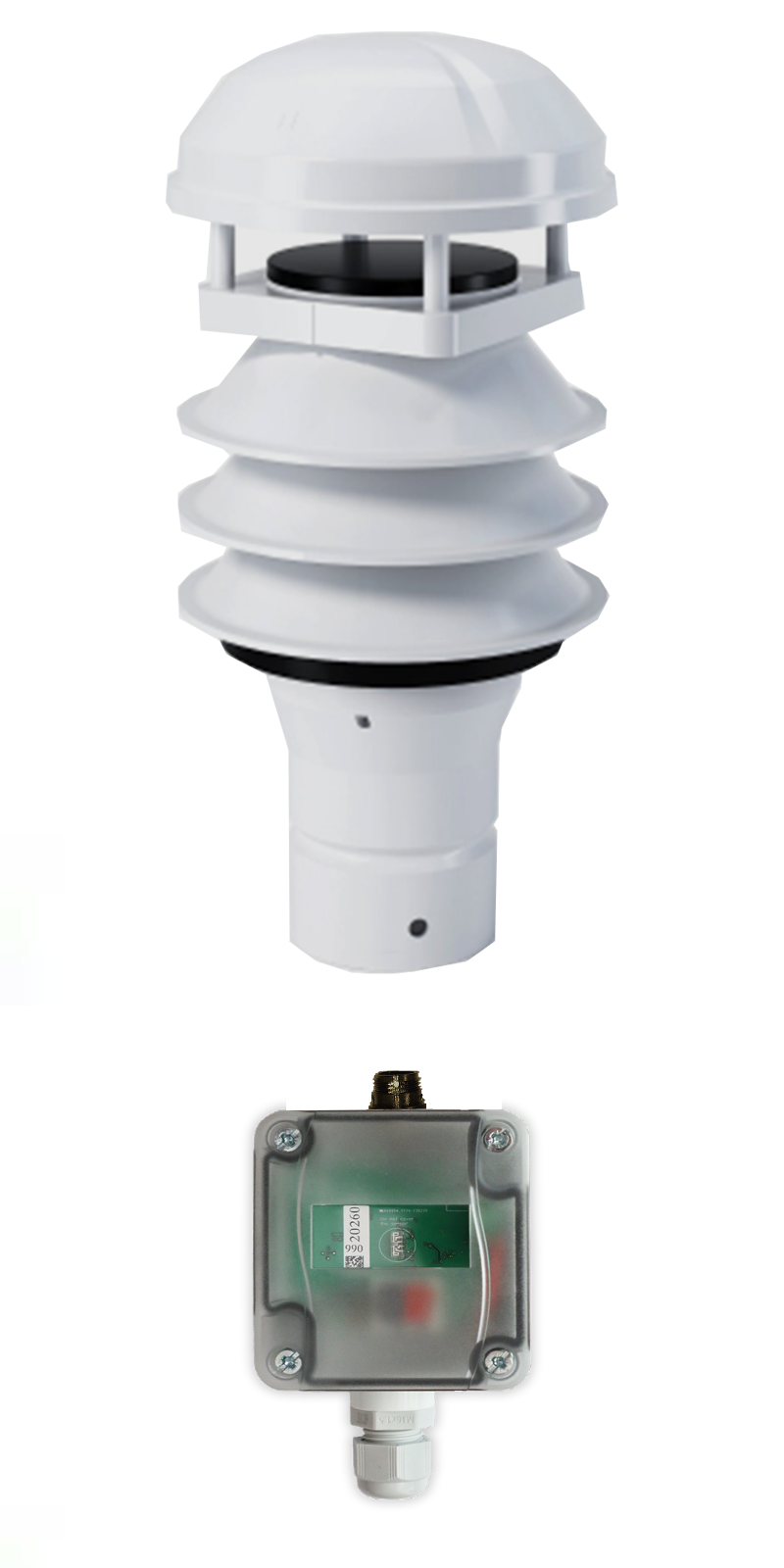

WS1-US-GPS erfasst:
Windgeschwindigkeit und Windrichtung
Temperatur und Luftfeuchte
Regenintensität und kumulierte Regenmenge ( kann über ein Objekt neu gestartet werden)
Solarstrahlung und kumulierte Solarstrahlung ( wird um 00:00 Uhr täglich neu gestartet)
Als abgeleitete Werte stehen zur Verfügung
Absolute Feuchte und Taupunkttemperatur
Gemittelte Windgeschwindigkeit über 10 Minuten und über 2 Minuten
Windgeschwindigkeit in Beaufort
Böen Windgeschwindigkeit
Sonnenstand: Azimut und Höhenwinkel ( Koppelmodul )
Tag/Nacht/Dämmerung als Schaltobjekte
Jahres- Wochen- und Tagesschaltuhren
ETS Applikation
Bitte kontaktieren Sie uns
service@arcus-eds.de
Das Messsystem WS1-US-GPS erfasst meteorologische Daten ohne bewegliche Teile.
Zur Bestimmung der Windrichtung und der Windgeschwindigkeit werden die Phasenverschiebungen von Schallwellen durchLuftströmungen vermessen.
Zur Messung der Niederschläge wird ein Radarsignal verwendet.
Technische Daten Wetterstation
| W83X(M3) | Wert | Genauigkeit | Auflösung |
|---|---|---|---|
| Schutzklasse | IP65 | ||
| Versorgungsspannung | 12V DC | ||
| Ausgangssignal | ModBUS RTU | ||
| Wind Geschwindigkeit | 0-70m/s | ±3% | 0.1m/s |
| Wind Richtung | 0-359° | ±3°<> | 1° |
| Lufttemperatur | -40°C +80°C | ±0.5°C | 0.1°C |
| Luftfeuchte | 0-100% | ±3％ | 0.1％ |
| Luftdruck | 300-1100hPa | ±1 hPa | 0.1hPa |
| Niederschlag Intensität | 0-100mm/h | ±8% | 0.1mm |
| Niederschlagsart | Regen Hagel Schnee | ||
| Globalstrahlung | 0-2000 W/m2 | ±5% | 0.1 W/m2 |
| Kabellänge | 4m |
Technische Daten Koppelmodul
| WS1-SK10L-GPS-L | |
|---|---|
| Schutzklasse | IP65 |
| Busspannung | KNX 21 .. 32V DC |
| Zusatzspannung (AUX): | 15 .. 40V |
| KNX-Strombelastung: | 10mA |
| AUX-Strombelastung: | 120mA |
| Sensoren: | W83X(M1/M2/M3) Helligkeit 1..140KLux GPS-Modul |
| Eingangsbereich: | ModBus RTU |
| Versorgung für Sensorkopf | 12V / 120mA max |
WS1-US-GPS werden erfasst:
Windgeschwindigkeit und Windrichtung
Temperatur und Luftfeuchte
Regenintensität und kumulierte Regenmenge ( kann über ein Objekt neu gestartet werden)
Solarstrahlung und kumulierte Solarstrahlung ( wird um 00:00 Uhr täglich neu gestartet)
Als abgeleitete Werte stehen zur Verfügung
Absolute Feuchte und Taupunkttemperatur
Gemittelte Windgeschwindigkeit über 10 Minuten und über 2 Minuten
Windgeschwindigkeit in Beaufort
Böen Windgeschwindigkeit
Sonnenstand: Azimut und Höhenwinkel ( Koppelmodul )
Tag/Nacht/Dämmerung als Schaltobjekte
Jahres- Wochen- und Tagesschaltuhren
ETS Applikation
Bitte kontaktieren Sie uns
service@arcus-eds.de
Das Messsystem WS1-US-GPS erfasst meteorologische Daten ohne bewegliche Teile.
Zur Bestimmung der Windrichtung und der Windgeschwindigkeit werden die Phasenverschiebungen von Schallwellen durchLuftströmungen vermessen.
Zur Messung der Niederschläge wird ein Radarsignal verwendet.
Technische Daten Wetterstation
| W83X(M3)-PM | Wert | Genauigkeit | Auflösung |
|---|---|---|---|
| Schutzklasse | IP65 | ||
| Versorgungsspannung | 12V DC | ||
| Ausgangssignal | ModBUS RTU | ||
| Wind Geschwindigkeit | 0-70m/s | ±3% | 0.1m/s |
| Wind Richtung | 0-359° | ±3°<> | 1° |
| Lufttemperatur | -40°C +80°C | ±0.5°C | 0.1°C |
| Luftfeuchte | 0-100% | ±3％ | 0.1％ |
| Luftdruck | 300-1100hPa | ±1 hPa | 0.1hPa |
| Niederschlag Intensität | 0-100mm/h | ±8% | 0.1mm |
| Niederschlagsart | Regen Hagel Schnee | ||
| Globalstrahlung | 0-2000 W/m2 | ±5% | 0.1 W/m2 |
| PM1.0/PM2.5/PM10 | 0-1000ug/m3 | ±8% | 1 ug/m3 |
| Kabellänge | 4m |
Technische Daten Koppelmodul
| WS1-SK10L-GPS-L | |
|---|---|
| Schutzklasse | IP65 |
| Busspannung | KNX 21 .. 32V DC |
| Zusatzspannung (AUX): | 15 .. 40V |
| KNX-Strombelastung: | 10mA |
| AUX-Strombelastung: | 120mA |
| Sensoren: | W83X(M1/M2/M3) Helligkeit 1..140KLux GPS-Modul |
| Eingangsbereich: | ModBus RTU |
| Versorgung für Sensorkopf | 12V / 120mA max |

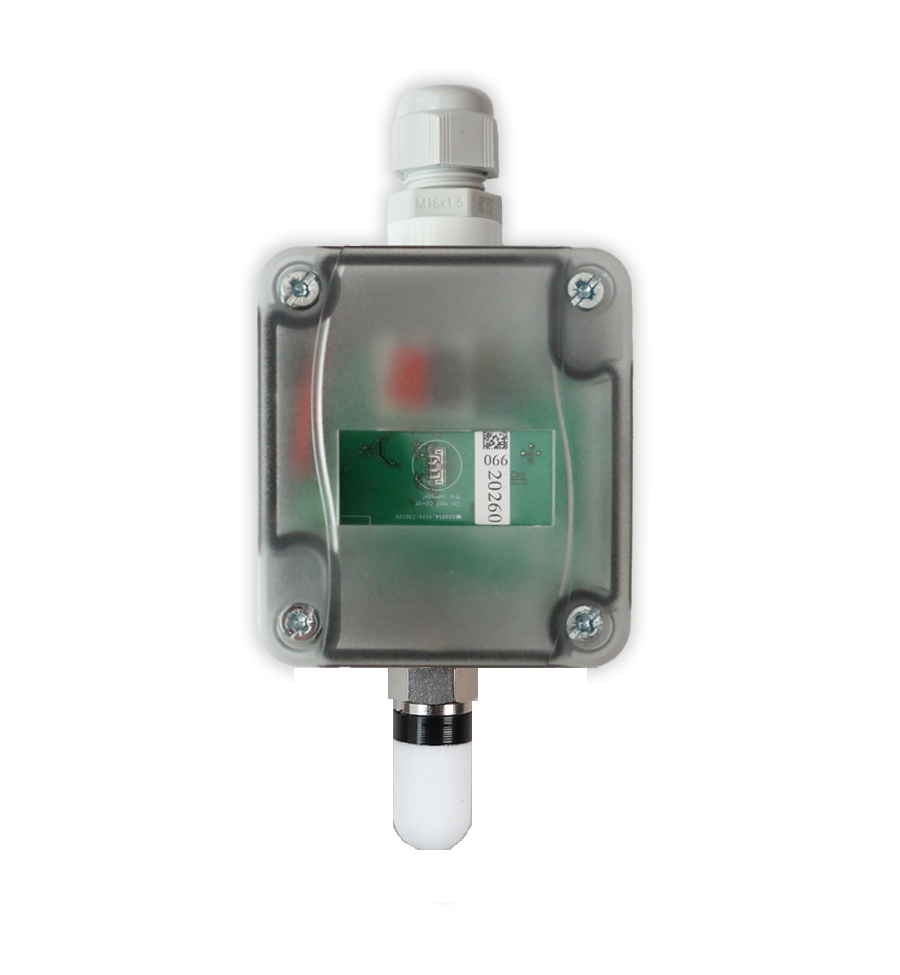

SK10L-GPS-THL wird ohne externe Wetterstation betrieben und stellt zur Verfügung
- Temperatur und Luftfeuchte
- Lokaler Längen- und Breitengrad
- Helligkeit
- Datum/Uhrzeit
- Sonnenstand: Azimut und Höhenwinkel
- Tag/Nacht/Dämmerung als Schaltobjekte
- Jahres- Wochen- und Tagesschaltuhren
ETS Applikation
Bitte kontaktieren Sie uns
service@arcus-eds.de
Technische Daten
3. Technische Daten
| SK10L-GPS-THL----------------------- | |
|---|---|
| Umgebungstemperatur | Betrieb -20 .. +55°C Lagerung -20 .. +85°C |
| Umgebungsfeuchte | 0 .. 95% rF nicht kondensierend |
| Busspannung | KNX 21 .. 32V DC |
| KNX-Strombelastung: | 10mA |
| Sensoren: | Helligkeit Temperatur Feuchte |
| Messbereiche: Helligkeit Temperatur Feuchte | 0..140kLux -40..+85°C 0% .. 99% |
| Genauigkeit: Helligkeit Temperatur Feuchte | n.A. je nach Einsatz 0.5°C 3% |
| Hilfsspannung | OHNE |
| Buskoppler | Integriert |
| Inbetriebnahme | ARC-WS1.knxprod |
| Anschlüsse | 2-polige KNX-Klemme ( rot-schwarz ) |
| Schutzklasse | IP65 |
| Einbau SK10L | Montage mit 2 Schrauben Aufputz |
| Gehäuse | Kunststoff Grau mit Sichtscheibe |
| Abmessungen SK10L | 80 x 80 x 50 mm |
zusätzlich stehen zur Verfügung
- Minimum/Maximumwerte für bis zu 5 Messgrößen
- 10 Grenzwerte für bis zu 10 Messgrößen
- 10 Logikobjekte mit logischen Verknüpfungen
- 6 parametrierbare Sektoren für die Sonnenstandsberechnung
